风门限位连锁装置

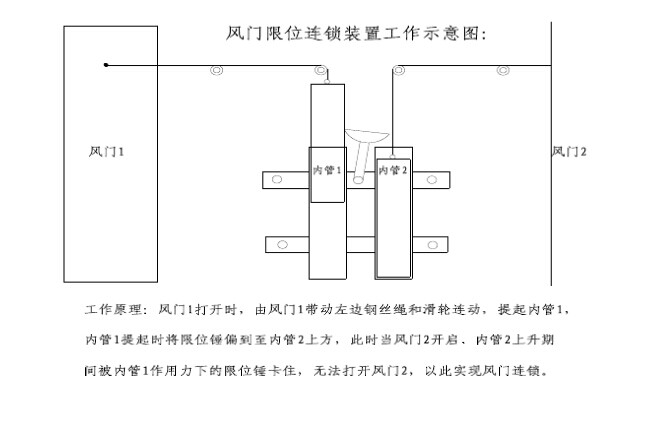

工作原理：本连锁装置是基于杠杆原理的基础上衍生创新而来的。风门连锁装置利用钢丝绳、滑轮传动，两套独立的内管由限位锤控制，用于限制两道相互连锁的风门不能同时打开。（附图）
产品优点：
1、制造成本低廉。
此连锁装置所使用的加工材料非常普遍，就是日常工作中使用的钢管、螺母、螺栓等等材料，加工成本很低，制造工艺简单。可以利用工作中产生的边角料进行加工。
2、安装、维护简单。
连锁装置在安装、维护过程当中十分方便，连锁装置只需要打眼固定在风门中间巷道一侧即可，风门损坏或其他原因需要维修时，可将连锁装置的两个内管逐个提出，风门连锁作用失效，当风门维护完毕后，只需要将两个内管放回原相应位置即可，风门连锁有效。
3、连锁效果佳。
此连锁装置较老式的风门连锁装置而言，连锁效果非常明显，原来的风门连锁装置是用单根钢丝绳来实现连锁，由于钢丝绳具有弹性形变的特性，钢丝绳长度越长，风门连锁效果越差，井下现场出现过一道风门打开后，另一道连锁风门还能同时打开0.5-0.8m的距离，造成风流不稳定因素，严格的来讲风门连锁装置是失效的。而风门限位连锁装置投入使用后，在现场实验过程中，将一道风门打开后，另一道连锁风门最多能同时打开0.1-0.3米的距离，对风流不会造成什么影响。

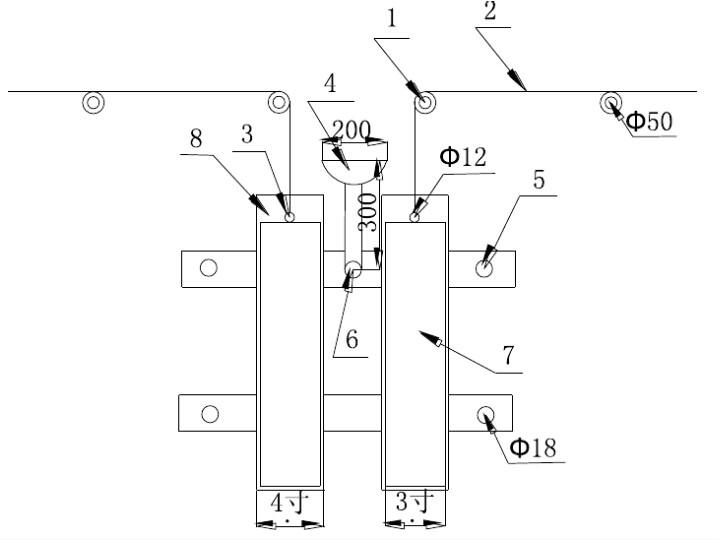

风门连锁装置规格示意图单位：mm

1、滑轮 2、钢丝绳 3、螺母（用于钢丝绳与内刚连接）4、限位锤
5、装置固定孔 6、限位锤固定孔 7、内管 8、外管

风门限位连锁装置各零部件尺寸表：

名称	尺寸	名称	尺寸
滑轮	Φ50mm，尺寸可调整	钢丝绳	根据风门间距离而定
螺母	Φ12mm，尺寸可调整	限位锤	宽200mm×高300mm
限位锤固定孔	Φ18mm，尺寸可调整	装置固定孔	Φ12mm，尺寸可调整
内管	3寸钢管；高度520mm	外管	4寸钢管；高度550mm
